系统亮点
- 轻量化设计
整机重量大幅减少，大大减轻巡检负重
- 一体化设计
单台设备集成各种测量功能，减少繁杂连线
- 专业测试软件平台
一键测试，一键导出报告
- 历史数据分析功能
一键分析雷达性能参数恶化情况
- 优秀的相噪指标
频谱近端相噪指标优秀，拓展系统测试能力
- “不拘”一地
嵌入式平板电脑，有线、无线连接均可实现控制

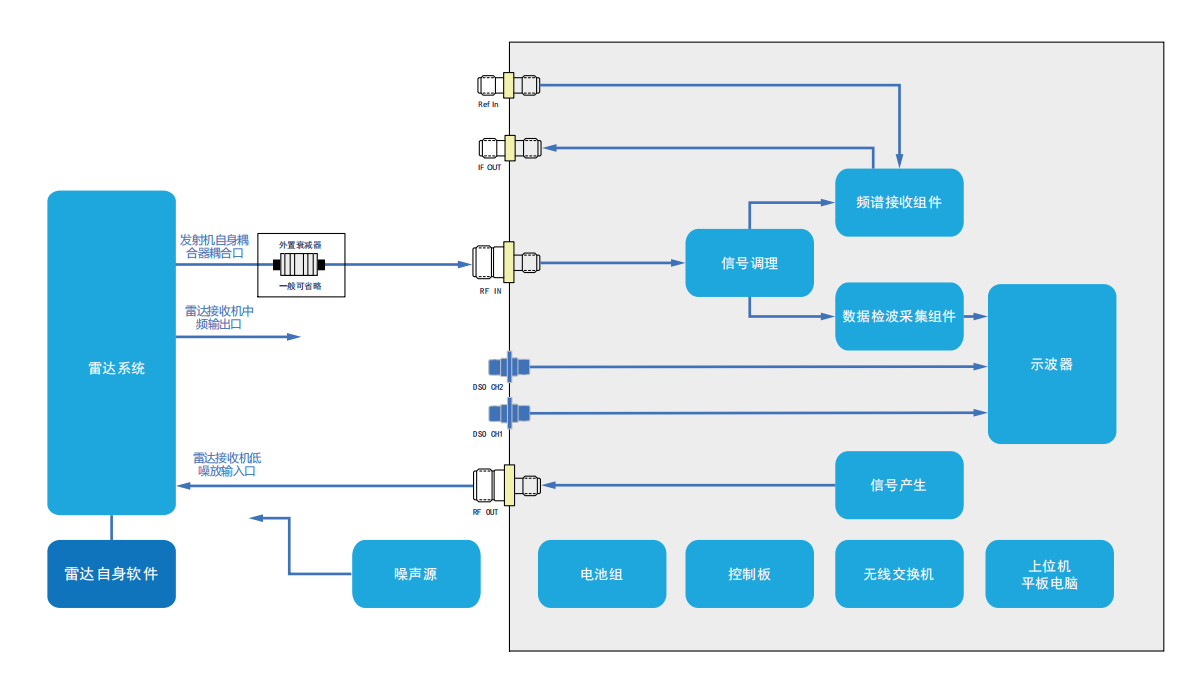

系统整体框图及介绍
-
系统射频输入通过内部信号调理单元切换至信号射频接收或数据检波采集组件，分别进行信号频域波形指标和时域波形指标等发射机指标测试；系统射频输出为信号源输出端口，用于接收机指标测试；系统提供两路直连示波器端口，可直接用于时域波形分析。

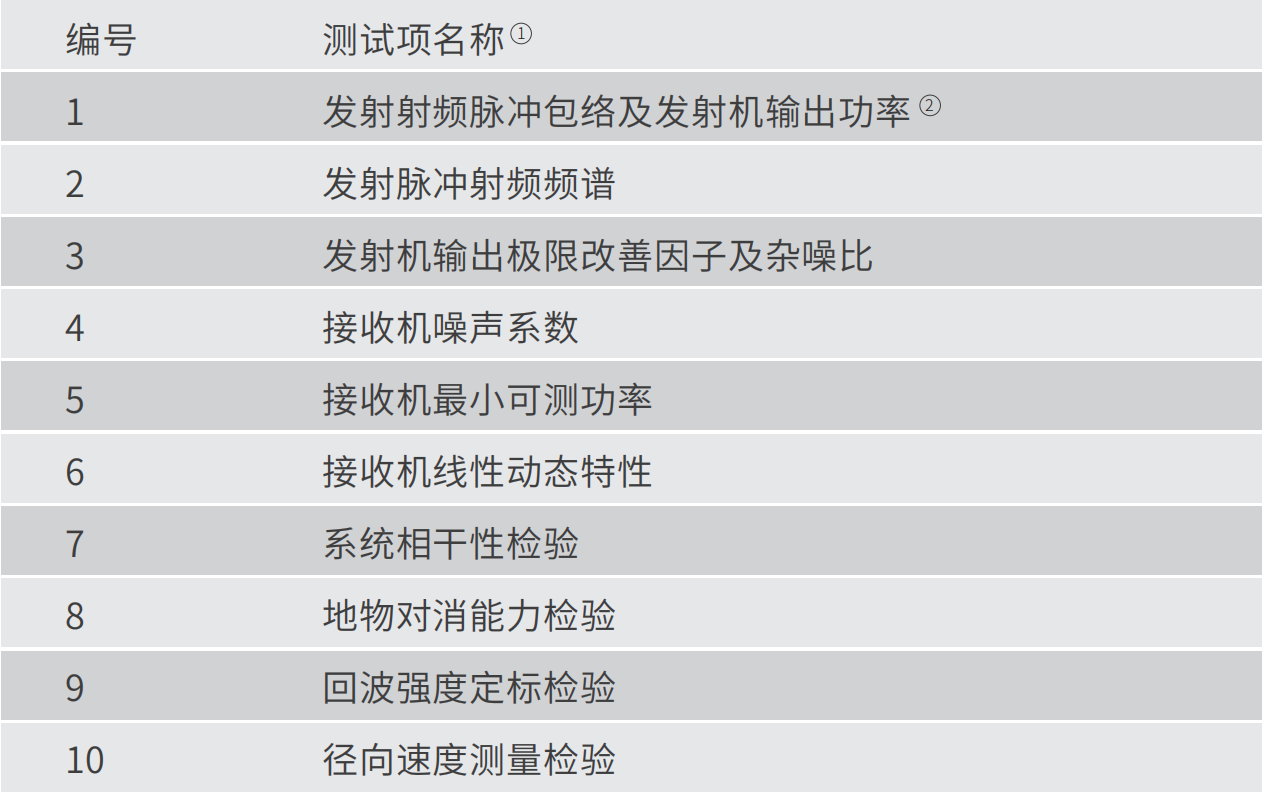

系统测试项目
性能指标
- 频谱接收功能频率范围：400MHz-12GHz
- 信号产生功能频率范围：400MHz-12GHz
- 示波器功能：8位模式/100MHz带宽、12位模式/100MHz带宽、14位模式/20MHz带宽
- 频谱近端低相噪，解决行业极限改善因子无法测试的痛点
- 轻量化设计，整机重量大幅减少，大大减轻巡检负重
- 一体化设计，单台设备集成各种测量功能，减少繁杂连线
- 信号输出动态范围：-120dBm~+15dBm
